Ein Holzkanu selber bauen: Mein Chestnut Prospector 16
Ein Holzkanu aus einzelnen Leisten zu bauen war eines meiner aufwendigsten Werkstattprojekte. Nach online gekauften Plänen aus Kanada entstand mein Chestnut Prospector 16. Ich habe die Arbeiten dokumentiert und insgesamt 156 Stunden in meinen Aufzeichnungen festgehalten. Bei mehreren Arbeitsschritten haben mir Nik und Abe geholfen.
Dieser Beitrag zeigt den Weg vom vorbereiteten Holz bis zum fertigen Kanu. Die Werkstattfotos machen dabei auch die Arbeiten sichtbar, die am fertigen Boot kaum noch zu erkennen sind: das Zusammenfügen der Leisten, das Formen der Oberfläche und die Verarbeitung von Glasgewebe und Epoxidharz.
Pläne, Holz und Vorbereitung
Ausgangspunkt waren die gekauften Baupläne für den Chestnut Prospector 16. Für den Rumpf habe ich sibirische Lärche verwendet. In meiner Materialliste stehen außerdem Mahagoni und Douglasie. Für den Bauunterbau und die Formschablonen kaufte ich 20 mm starke Pappel-Sperrholzplatten in BB/BB-Qualität.
Vor dem eigentlichen Rumpfbau standen zahlreiche Vorbereitungen an: Holz beschaffen, Leisten schneiden und hobeln, die Formschablonen ausschneiden und schleifen sowie den Unterbau zusammensetzen. In meinen Notizen sind zunächst Leisten mit etwa 6 × 20 mm und anschließend ein Hobelmaß von 6,25 mm vermerkt. Diese Angaben dokumentieren meinen Arbeitsablauf; sie sind keine vollständige Materialvorgabe für einen Nachbau.
Der Bauunterbau und die Formschablonen
Der längliche Bauunterbau diente als Grundlage für die ausgerichteten Formschablonen. Diese gaben dem Rumpf während des Zusammenfügens der Leisten seine Form. In meinen Aufzeichnungen erscheinen die Schablonen auch als „mold stations“. Sie gehörten zum Baugerüst und sollten später nicht im Kanu bleiben.
Zum vorbereitenden Teil gehörten außerdem das Biegen und Profilieren der Leisten für die Steven an den beiden Enden des Rumpfs. Dafür habe ich eigene Arbeitsschritte erfasst, bevor und während der Rumpf weiter entstand.
Aus einzelnen Leisten entsteht der Rumpf

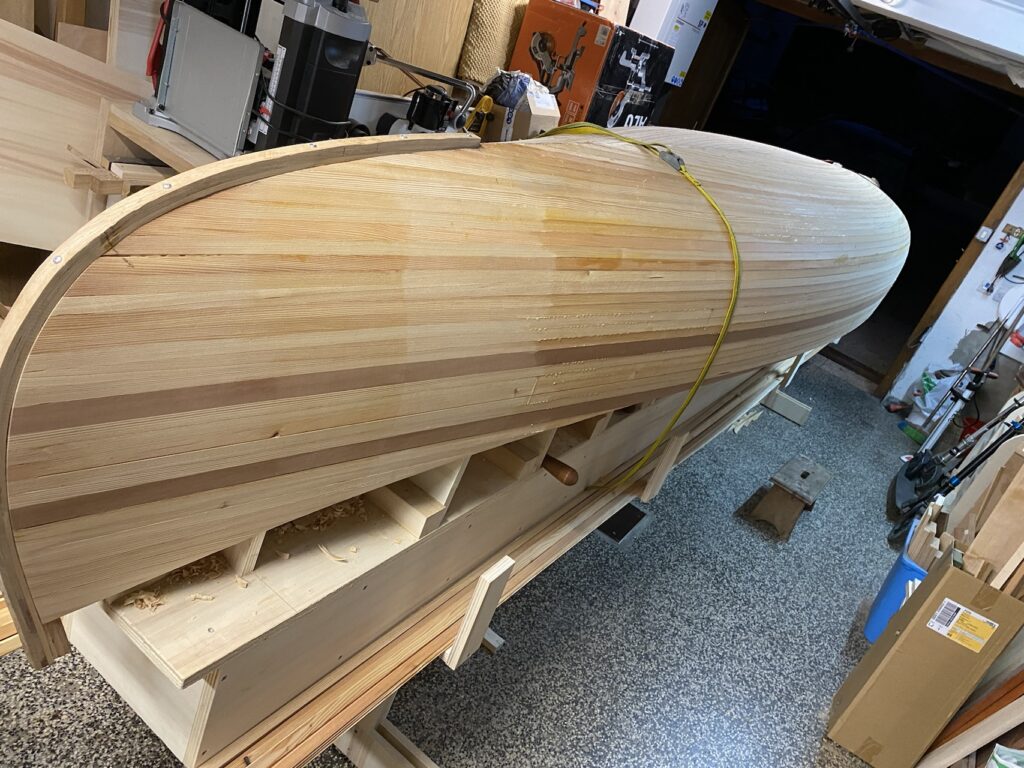

Das Beplanken habe ich in mehreren Arbeitsabschnitten dokumentiert. Die Leisten wurden nach und nach zusammengefügt, bis die geschlossene Rumpfform entstand. Auf der Aufnahme sind die einzelnen Holzstreifen und die bereits ausgeprägte Form des Kanus gut zu erkennen.
Die unterschiedlichen Holzfarben bleiben ein sichtbarer Teil des fertigen Boots. Gleichzeitig bedeutete der Aufbau aus vielen schmalen Leisten, dass anschließend zahlreiche Übergänge zu einer zusammenhängenden Oberfläche ausgearbeitet werden mussten.
Steven und Übergänge an den Rumpfenden

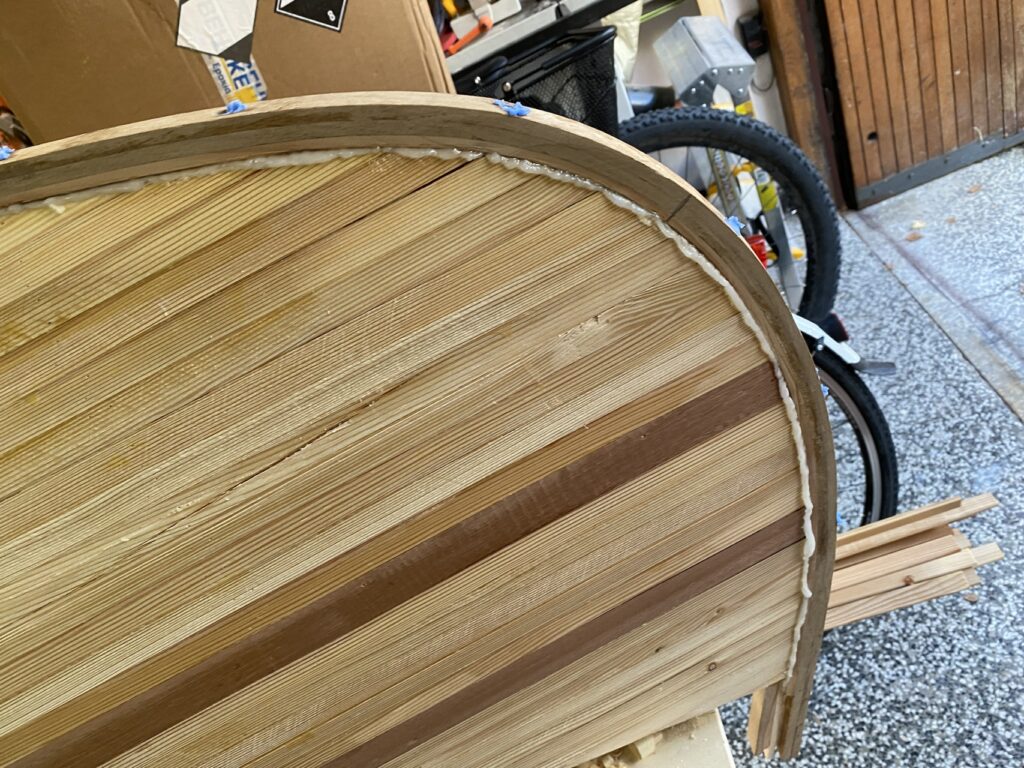

Die Steven beschäftigten mich in mehreren Etappen: Biegen, Profilieren, Montage der äußeren Elemente und weiteres Formen. Die Detailaufnahme zeigt den Verlauf der Leisten am Rumpfende und den gebogenen Abschluss.

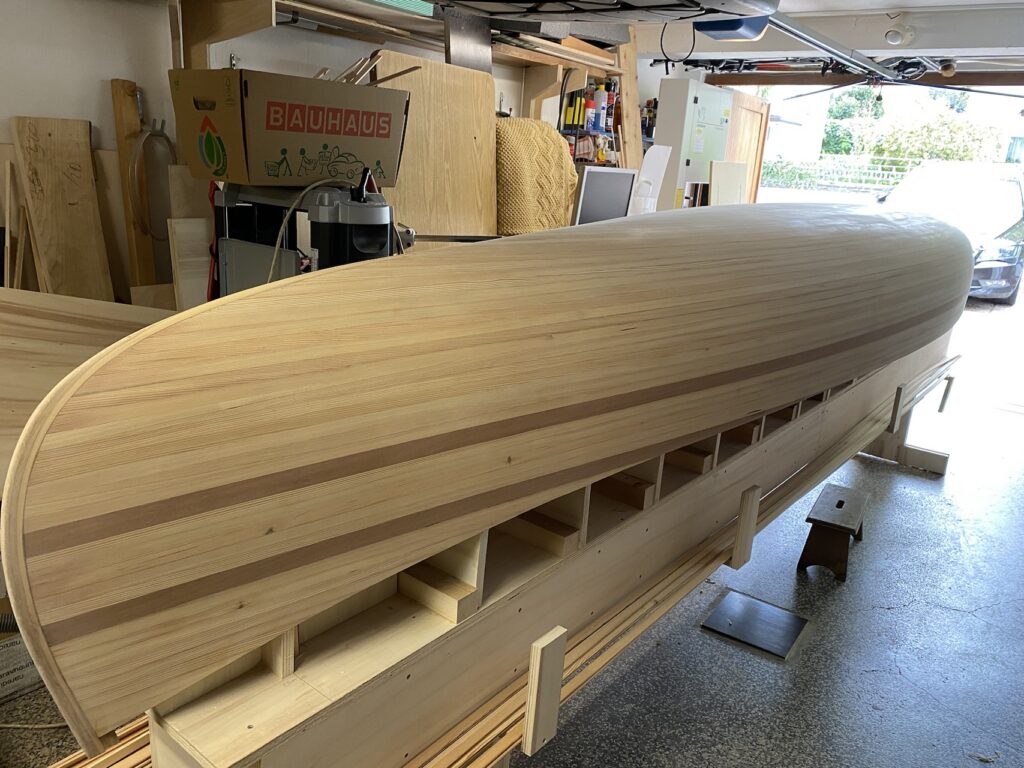

Hobeln, Spachteln und Schleifen: die Oberfläche ausarbeiten

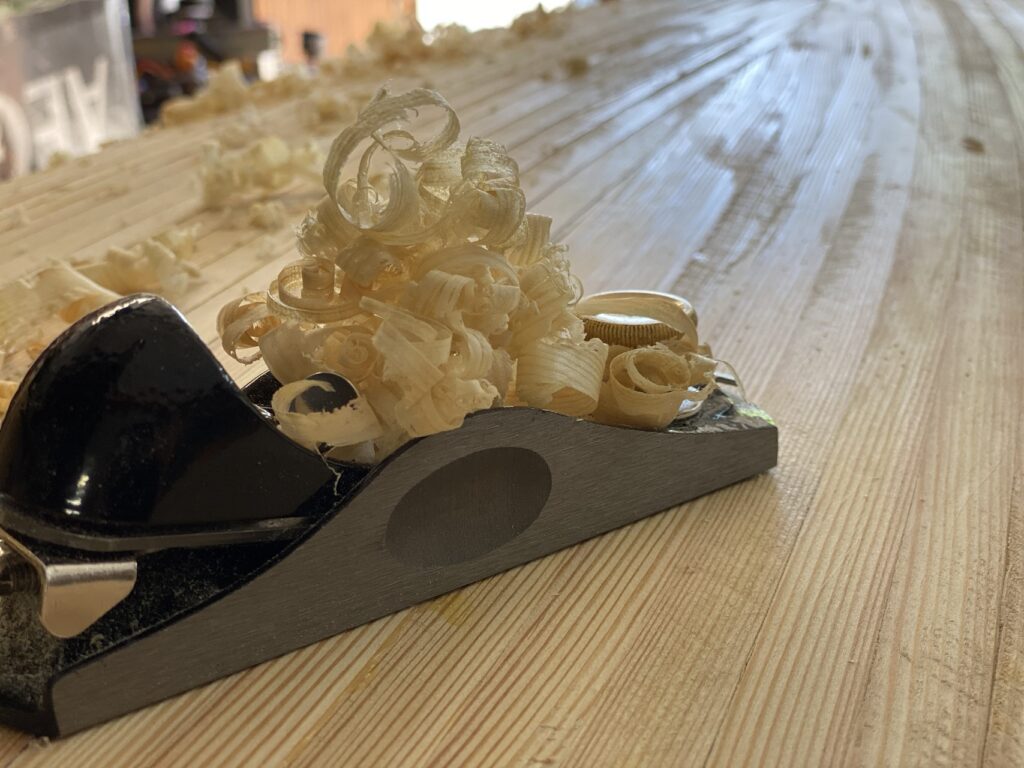

Nach dem Zusammenfügen der Leisten folgten das Entfernen der Heftklammern und das Hobeln des Rumpfs. Die Aufnahme mit dem Handhobel zeigt diesen Arbeitsschritt unmittelbar: Auf der Oberfläche liegen die abgenommenen Holzspäne.
Danach habe ich die Oberfläche mehrfach geschliffen und Spalten mit einer Epoxid-Spachtelmasse bearbeitet. Meine Notizen nennen grobe Schleifgänge mit Körnung 60 und 80 sowie weitere Arbeiten mit Körnung 120. Die Reihenfolge bestand also aus mehreren Durchgängen, nicht aus einem einzigen abschließenden Schleifen.
Glasgewebe und Epoxidharz auf der Außenseite

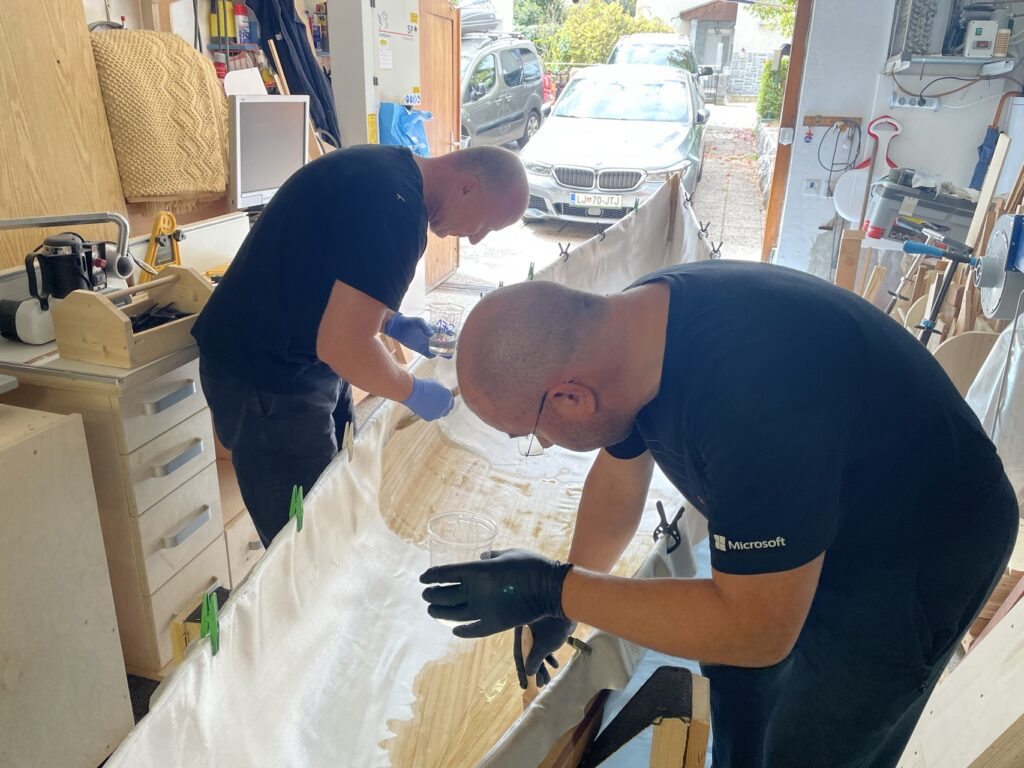

Für die Außenlaminierung habe ich Glasgewebe mit Epoxidharz verarbeitet. In meinen Aufzeichnungen sind ein erster Auftrag zur Durchtränkung des Gewebes und weitere Harzaufträge zum Füllen der Gewebestruktur und Ausarbeiten der Oberfläche festgehalten.
Die Fotos zeigen, warum Unterstützung bei diesem Teil des Projekts hilfreich war: Es musste eine große Fläche bearbeitet werden. Die konkreten Mischungsverhältnisse und Verarbeitungszeiten gehörten zu den damals verwendeten Produkten. Ich gebe sie hier deshalb nicht als allgemeines Laminierrezept wieder.

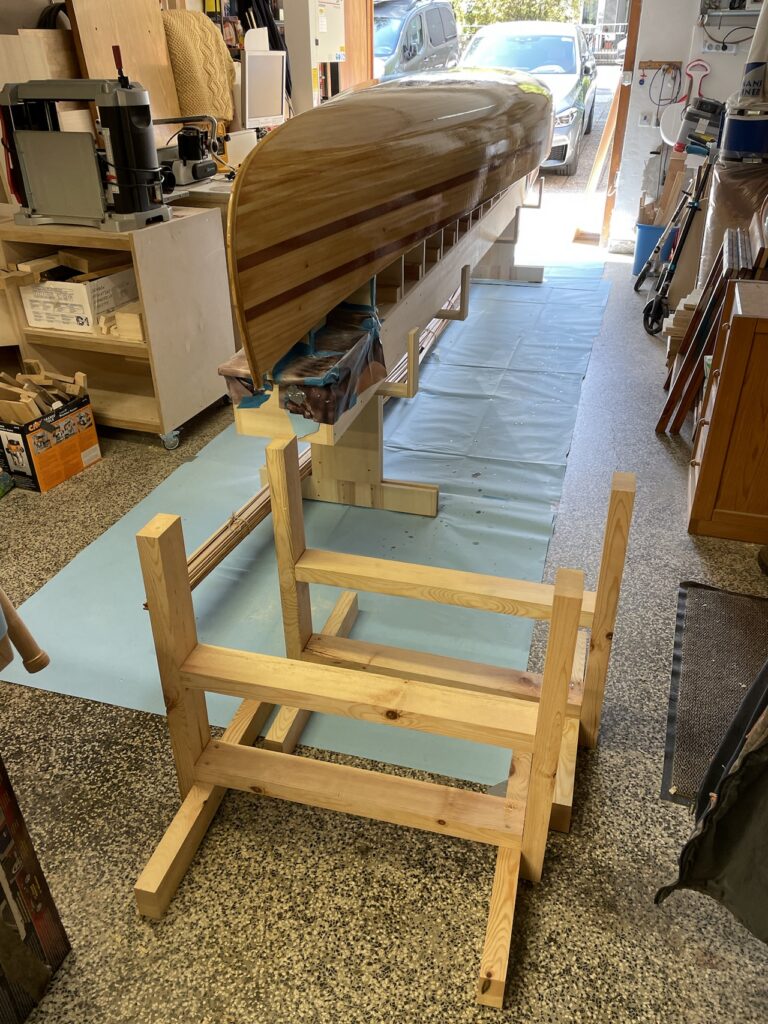

Vom Baugerüst auf eigene Ständer
Ein weiterer Arbeitsschritt war die Herstellung eigener Ständer für das Kanu. Sie unterstützten den Rumpf bei der weiteren Bearbeitung. Danach wurden das Baugerüst und die Formschablonen entfernt, sodass die Innenseite zugänglich wurde.
Die Innenseite bearbeiten und laminieren

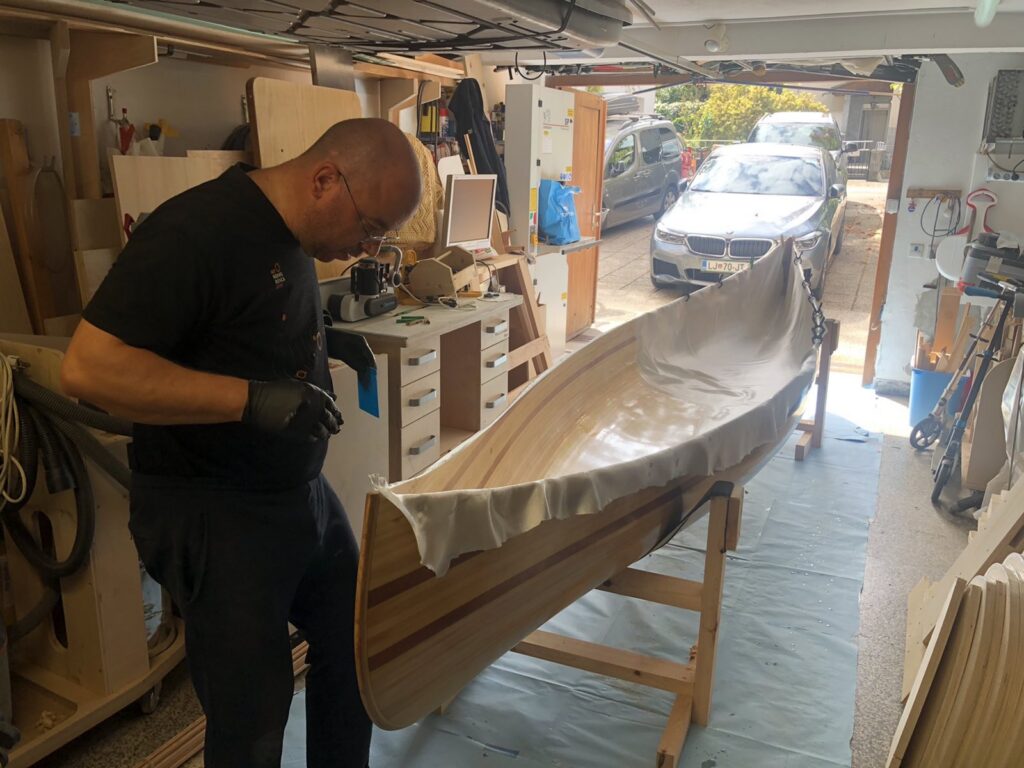

Auch innen folgten mehrere Arbeitsgänge: Schleifen, Laminieren, Spachteln und weitere Beschichtungsarbeiten. Für das Schleifen und die Laminierung der Innenseite ist in meinen Notizen ausdrücklich die Zusammenarbeit mit Abe vermerkt. Nik half ebenfalls bei weiteren Arbeiten.
Die Innenfläche verlangte erneut viel Handarbeit. In der Stundenliste stehen dafür mehrere einzelne Einträge. Erst nach diesen Arbeiten konnte der Ausbau mit Randleisten, Sitzen und weiteren Bauteilen fortgesetzt werden.
Randleisten und Ausbau

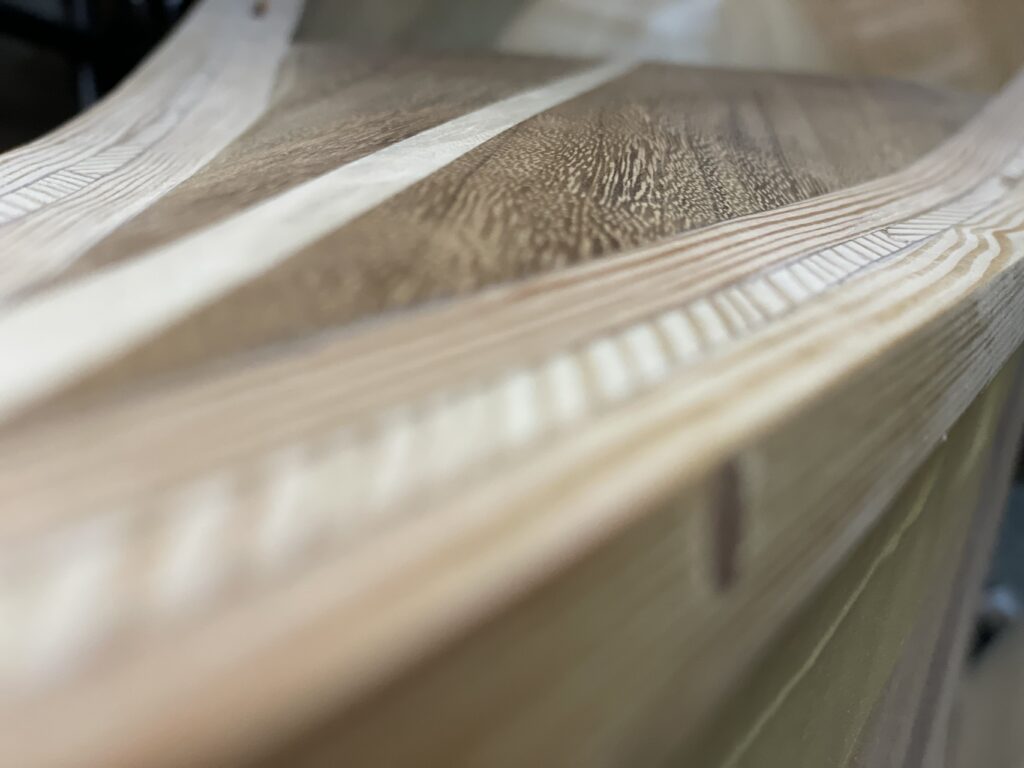

Für die Randleisten habe ich das Holz vorbereitet, die Teile angepasst und verklebt. Hinzu kamen Sitze, die kleinen Decks an den Rumpfenden und ein Tragegriff. Die Nahaufnahme zeigt einen Ausschnitt der Randkonstruktion während der Bearbeitung.

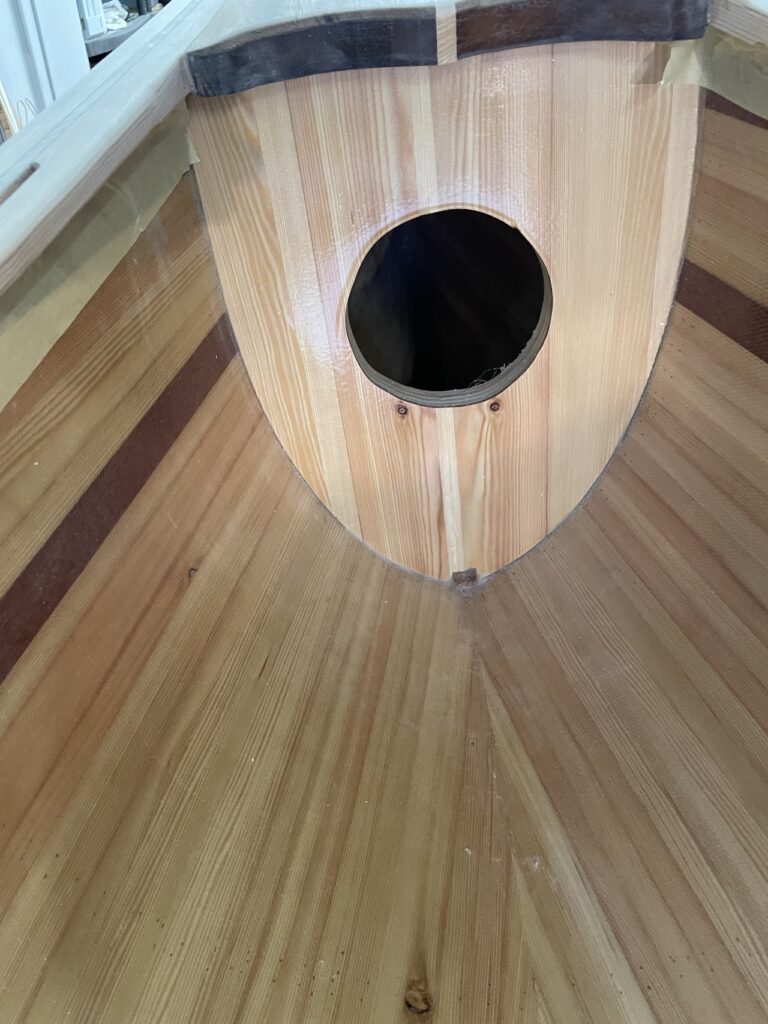

An einem Rumpfende ist eine runde Öffnung zu sehen. Meine Materialliste enthält dafür einen passenden Deckel und Befestigungsteile. Die Aufnahme zeigt dieses Detail noch ohne eingesetzten Verschluss.

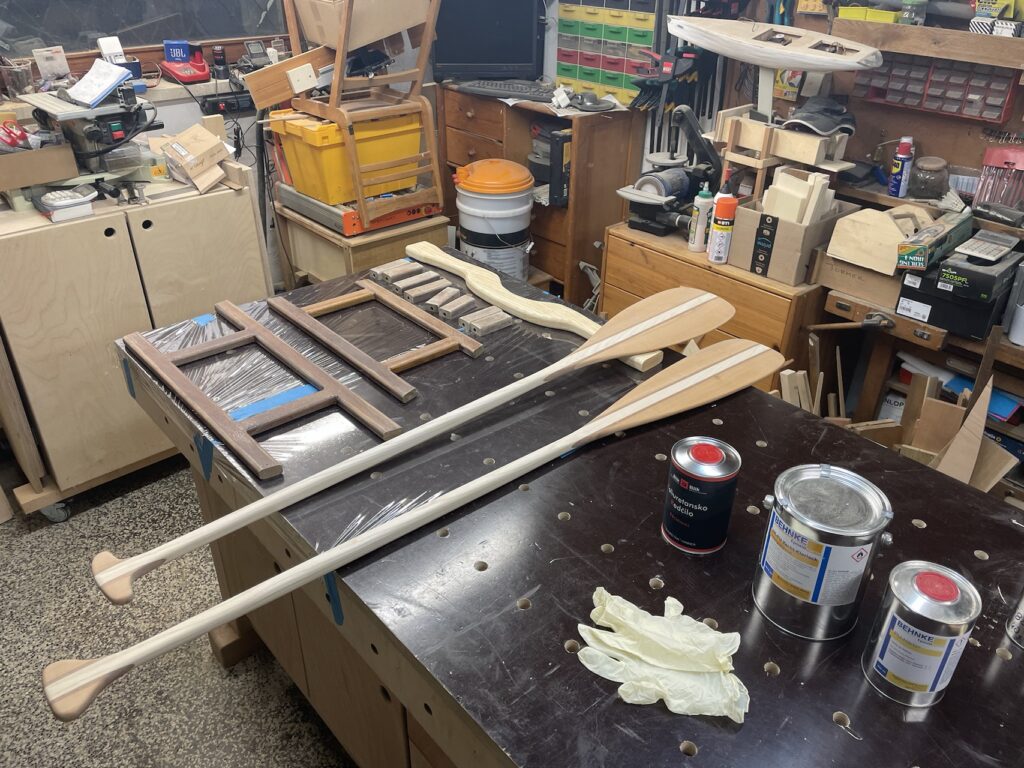

Sitze und zwei selbst gefertigte Paddel
Zum Projekt gehörte auch die Herstellung von zwei Paddeln. In meinen Notizen stehen dafür die Vorbereitung und das Verkleben des Holzes, das weitere Ausarbeiten und das Lackieren. Die Sitzrahmen wurden ebenfalls selbst gefertigt, angepasst und anschließend mit Gurtband bespannt.

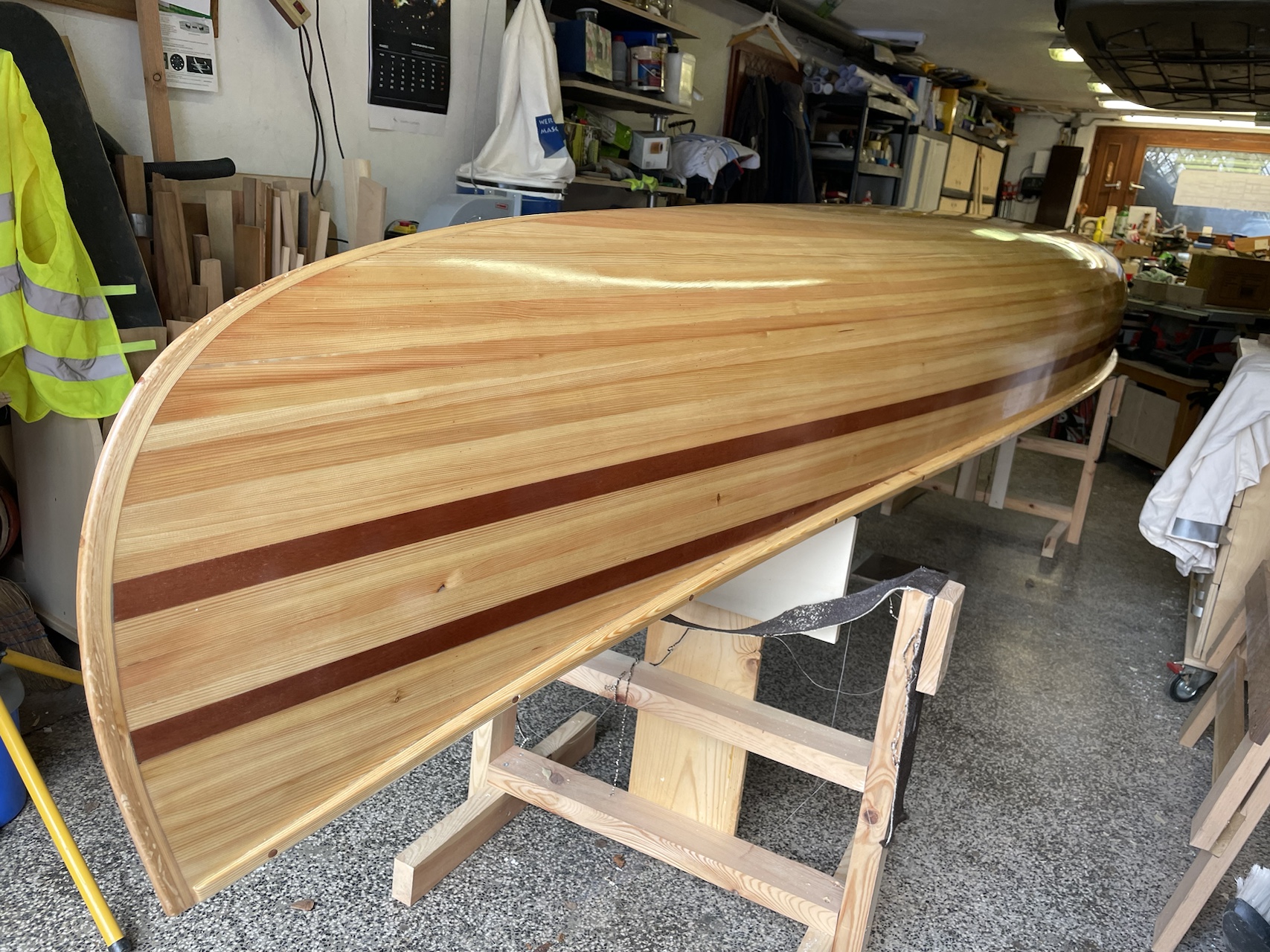

Lackieren: auch der letzte Abschnitt brauchte Nacharbeit
Vor dem Lackieren habe ich innen und außen nochmals von Hand geschliffen; meine Aufzeichnungen nennen dafür Körnung 180 und 240. Auch Sitze und Paddel wurden lackiert.
Nicht jeder Auftrag verlief wie gewünscht. Bei einer äußeren Lackschicht habe ich notiert, dass sich der Lack nicht schön verteilte und vor dem nächsten Auftrag erneut mit Körnung 240 geschliffen werden sollte. Zum Abschluss ist außerdem das gemeinsame Polieren mit Abe vermerkt. Solche Nacharbeiten gehören zur tatsächlichen Projektgeschichte.
Der fertige Innenausbau

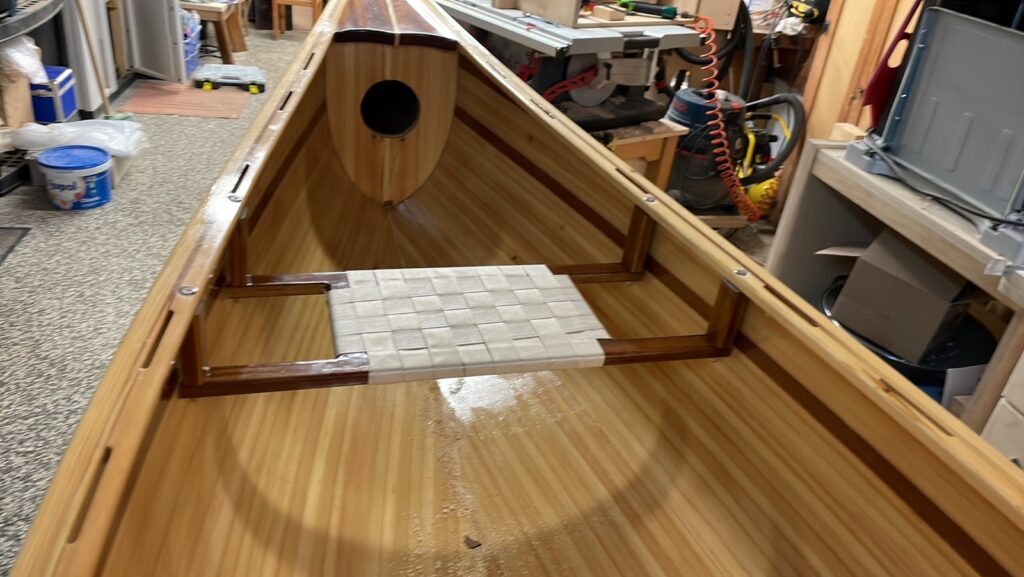

Am fertigen Kanu treffen die vielen einzelnen Arbeitsschritte zusammen. Der Leistenverlauf bleibt sichtbar, während Randleisten, Sitze und Decks den Ausbau ergänzen. Die Titelaufnahme zeigt die fertige Außenseite.
Von der Werkstatt ans Wasser

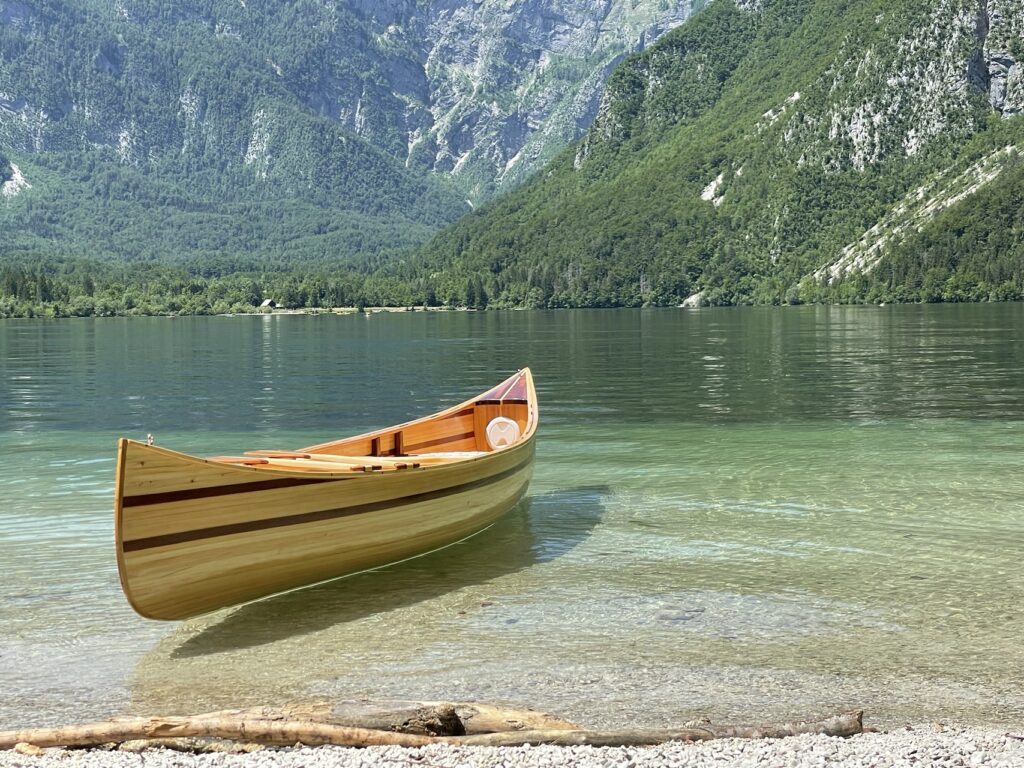

Diese Aufnahmen zeigen das fertige Kanu am See. Nach den vielen Werkstattstunden ist hier das vollständige Boot zu sehen: der lackierte Leistenrumpf, die eingebauten Sitze und die beiden selbst gefertigten Paddel.

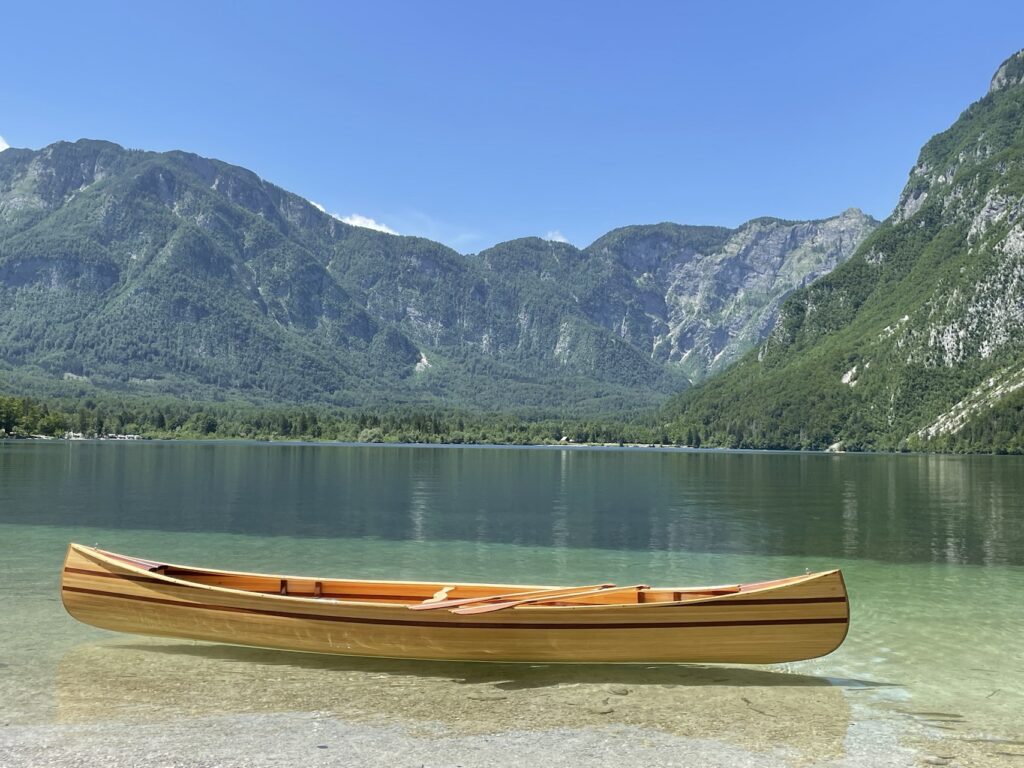

Die Seitenansicht zeigt die gesamte Rumpfform und die dunkleren Holzstreifen. Im Sonnenlicht kommen die Maserung und die ausgearbeitete Oberfläche deutlich zur Geltung.

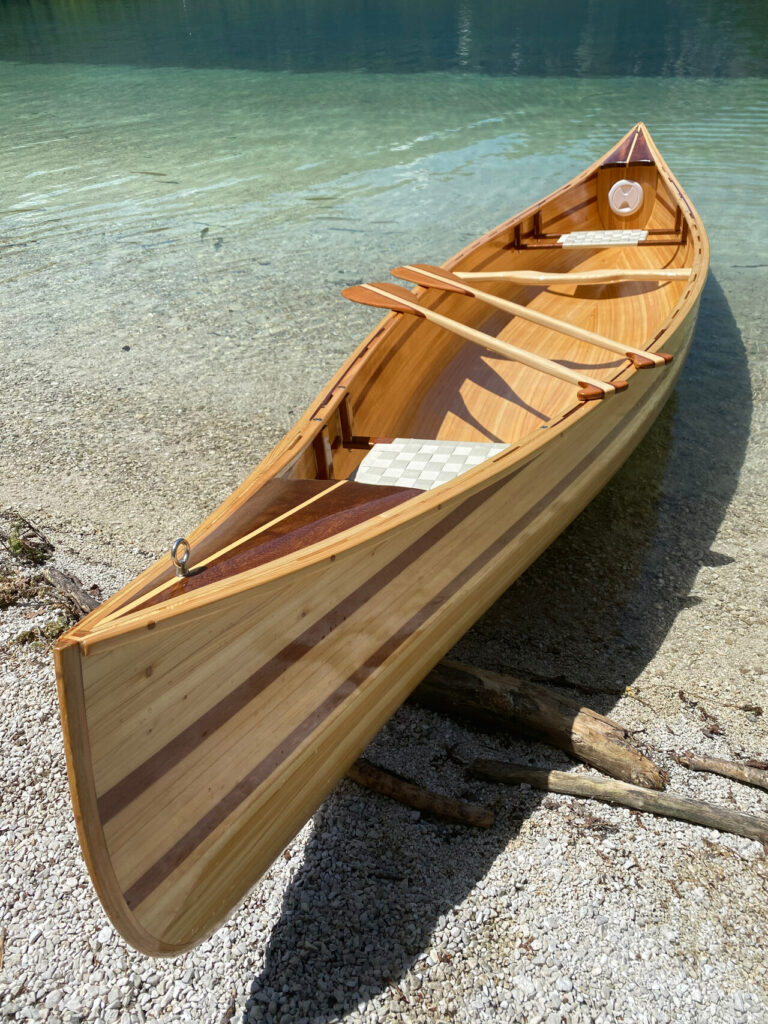

Der Blick in das Boot ergänzt die Bauaufnahmen: Die Sitzrahmen sind jetzt mit Gurtband bespannt, die runde Öffnung am Rumpfende ist mit einem Deckel verschlossen und die Paddel liegen quer über dem Kanu.
156 dokumentierte Stunden und meine Kostenaufstellung
Meine Aufzeichnungen enden mit 156 Stunden. Da mehrere Einträge Arbeiten mit zwei Personen beschreiben, ist diese Zahl zunächst als dokumentierte Stundenangabe zu verstehen. Ohne eine einheitliche Erfassung der Helferzeiten lässt sich daraus keine verlässliche Summe aller Personenstunden ableiten.
| Posten | Betrag |
| Pappel-Sperrholz für Unterbau und Schablonen | 290 € |
| Lärche, Mahagoni und Douglasie | 350 € |
| Glasgewebe, Epoxidharz, Bootslack und Zubehör | 300 € |
| Handtacker | 40 € |
| Klebstoff und Schleifpapier | 30 € |
| Deckel und Befestigungsteile | 50 € |
| Gurtband für die Sitze | 20 € |
| Polierzubehör | 20 € |
| Aufgeführte Ausgaben | 1.100 € |
| Erlös aus dem Verkauf der Schablonen | −360 € |
| Ausgaben abzüglich Verkaufserlös | 740 € |
| 156 Stunden, rechnerisch mit 20 € bewertet | 3.120 € |
| Summe mit dieser Arbeitsbewertung | 3.860 € |
Das ist meine damalige Kostenaufstellung, kein aktuelles Preisangebot für einen Nachbau. Die Kosten der Baupläne sind darin nicht separat erfasst. Außerdem blieben nach meinen Notizen etwa eine halbe Sperrholzplatte und ungefähr 30 Prozent des gekauften Holzes übrig. Der Handtacker konnte nach dem Projekt weiterverwendet werden.
Die 3.120 € für die Arbeitszeit sind eine rechnerische Bewertung und keine zusätzliche Zahlung. Der Erlös aus den Schablonen reduziert die Nettoausgaben, aber nicht die ursprünglich gekauften Materialien.
Was ich mit diesem Projekt dokumentiere
Der Aufwand lag in vielen verschiedenen Aufgaben: Holz vorbereiten, eine genaue Bauform herstellen, den Rumpf beplanken, Oberflächen ausarbeiten, laminieren und den Innenausbau fertigen. Meine Fotos und Stundenaufzeichnungen zeigen diesen Weg einschließlich der Nacharbeiten und der Unterstützung durch Nik und Abe.
Dieser Artikel ist eine Dokumentation meines eigenen Baus. Er ersetzt weder die gekauften Baupläne noch eine vollständige Anleitung mit geprüften Maßen, Materialvorgaben und Angaben zur Belastbarkeit.
